В современных центрах обработки данных, телекоммуникационных объектах и промышленных предприятиях надёжное распределение электроэнергии играет ключевую роль для обеспечения бесперебойной работы. Одним из важнейших компонентов, отвечающих за стабильную, защищённую и управляемую подачу питания, являются панели распределения питания (ПРП). Эти панели упрощают распределение электричества между несколькими устройствами и нагрузками, одновременно защищая чувствительное оборудование от короткого замыкания или перегрузки. В данной статье даётся общий обзор ПРП и более детально рассматриваются 19-дюймовые решения для 48 В DC и различных 230 В AC систем, а также приводится сравнение ключевых моделей, упомянутых в исходных документах.

1. Что такое панели распределения питания?

Панель распределения питания — это блок или сборка, где входные линии электропитания разделяются на несколько выходных цепей. Каждая выходная цепь, как правило, защищена автоматическим выключателем или предохранителем, чтобы при возникновении повреждения или перегрузки в одной цепи не отключалась вся система. В ИТ- и телеком-инфраструктуре особое внимание уделяют 19-дюймовым (ширина корпуса 19”) стойкам, поскольку они легко интегрируются в стандартные серверные шкафы и облегчают управление кабелями.

При выборе панели распределения питания обычно учитывают следующие ключевые параметры:

1. Рабочее напряжение и номинальный ток
   Панели разрабатываются под конкретные уровни напряжения (например, 48 В DC, 230 В AC) и имеют максимально допустимый ток (например, 63 А, 100 А, 150 А, 250 А и т. д.).

2. Количество мест под автоматические выключатели
   Количество цепей (каналов) может варьироваться от нескольких до нескольких десятков. Каждую цепь можно защитить индивидуальным выключателем.

3. Механический форм-фактор
   Ширина обычно 19 дюймов, высота — от 1U до 4U и более (1U = 44,45 мм).

4. Тип автоматических выключателей
   Выключатели могут быть «втычными» (plug-in, «втычного типа») для быстрой замены или модульными (фиксированными).

5. Один или два входа питания
   Некоторые модели поддерживают две независимые линии питания (часто называемые «линия A» и «линия B»), что повышает надёжность системы.

Все эти особенности позволяют максимально адаптировать панель к требованиям конкретного объекта и нормам эксплуатации.

2. Распределение постоянного тока: стандарт 48 В

В телекоммуникациях и крупных сетевых инфраструктурах (например, базы сотовой связи, Интернет-узлы) 48 В DC является общепринятым стандартом. В таких системах используются батареи и выпрямители (rectifiers), а также бывает заземление «по плюсу». Поэтому DC-панели должны выдерживать большие токи и соответствовать спецификам организации DC-сети.

DC-линейка ПРП (Панель Распределения Питания)

В документации упоминается ряд решений ПРП.1.x.xxx для распределения 48 В DC ПРП-1.1.100. Краткое сравнение основных моделей приведено ниже:

Таблица 1: Сравнение панелей распределения DC в серии ПРП

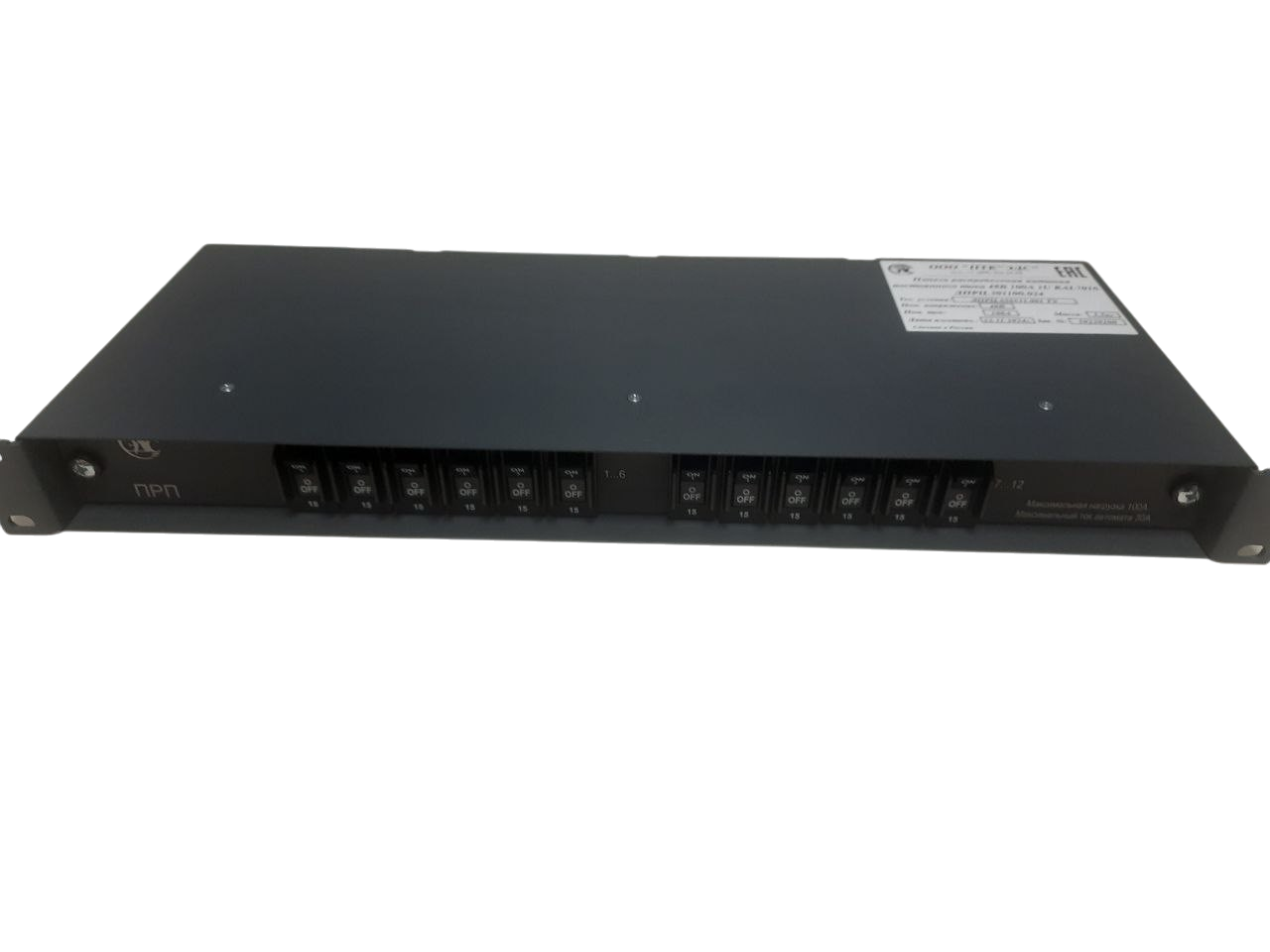

Среди перечисленных особенно выделяется семейство ПРП.1.1.100 (100 А, 1U, 12 или 18 автоматов). Оно популярно в телекоммуникационных и дата-центр решениях за счёт сочетания компактности (всего 1U) и достаточной пропускной способности. Каждая нагрузочная линия может оснащаться автоматом B-frame (до 30 А). Для объектов, где важна резервируемость, существует модель ПРП.1.1.100.3 с двумя независимыми входами питания по 100 А.

3. Распределение переменного тока: 230 В AC

Хотя 48 В DC востребовано в телеком- и аккумуляторных системах, значительная часть ИТ-среды использует переменное напряжение (AC) в диапазоне 110–230 В (в зависимости от страны). AC-панели имеют много общих механических решений с DC-панелями (19-дюймовый монтаж, небольшая высота), но дополнительно предусматривают устройство защитного отключения (УЗО, RCD) или другие средства защиты для соответствия национальным электробезопасным нормам.

Линейка ПРП (Панель Распределения Питания) для AC

В документации описаны различные модели ПРП.2.x.xxx для распределения 230 В AC ПРП-1.1.100:

Таблица 2: Сравнение панелей распределения AC в серии ПРП

К примеру, модели серии ПРП.2.1.63.x (1U, до 63 А) отлично подходят для стандартных серверных стоек. Большие модели, такие как 3U или 4U, обеспечивают поддержку более высоких нагрузок и большее число автоматов. Некоторые конфигурации включают встроенную грозозащиту (средства защиты от перенапряжения), что особенно актуально в условиях нестабильных энергосетей.

4. Конструктивные и эксплуатационные особенности

1. Минимизация занимаемого места (Rack Height)
   В центрах обработки данных обычно ценится экономия вертикального пространства, особенно при использовании коммерческих площадок (colocation). Применение панелей высотой 1U или 2U на 100–150 А позволяет значительно сократить занимаемый объём.

2. Удобство подключения и маршрутизации кабелей

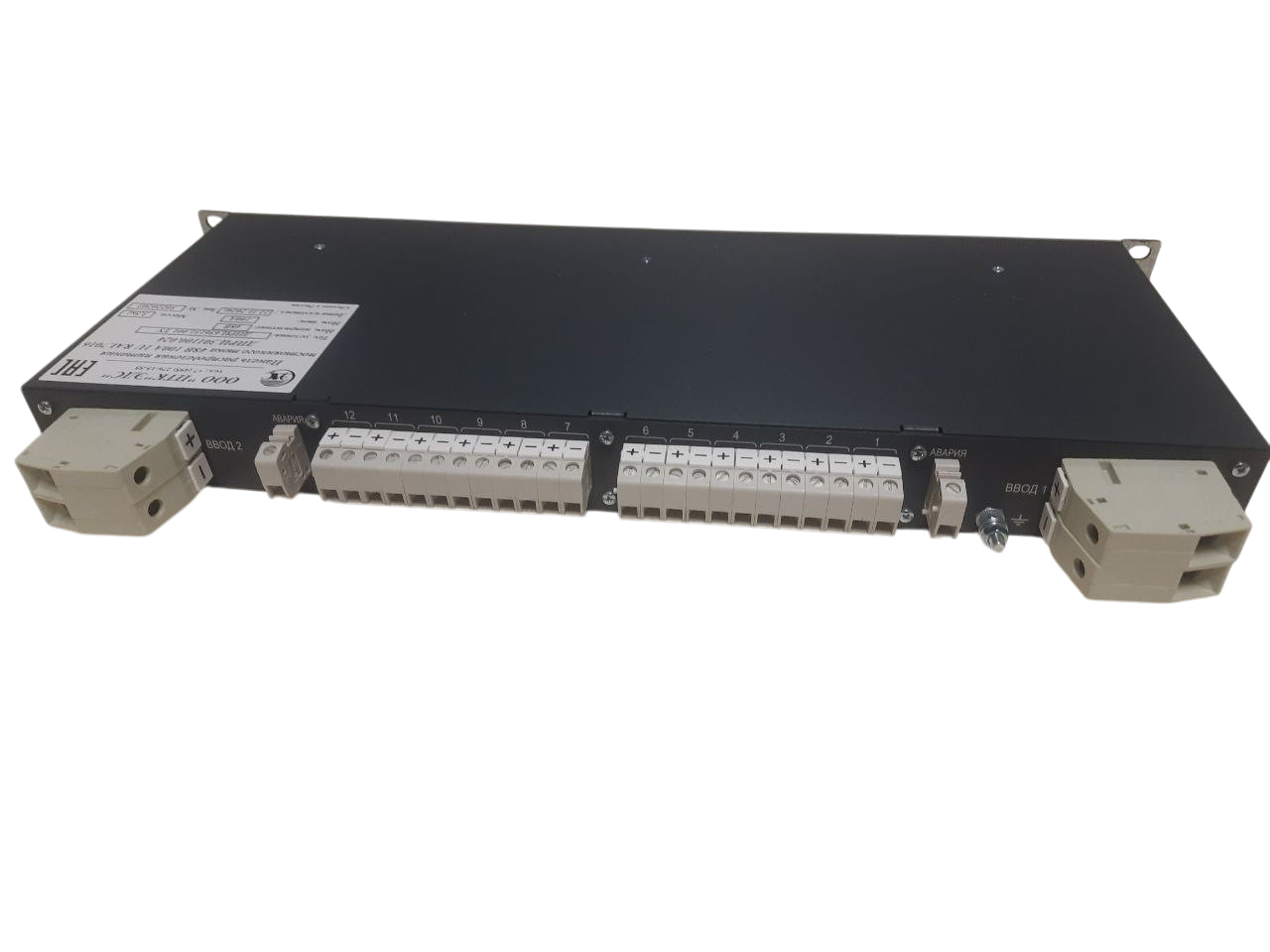

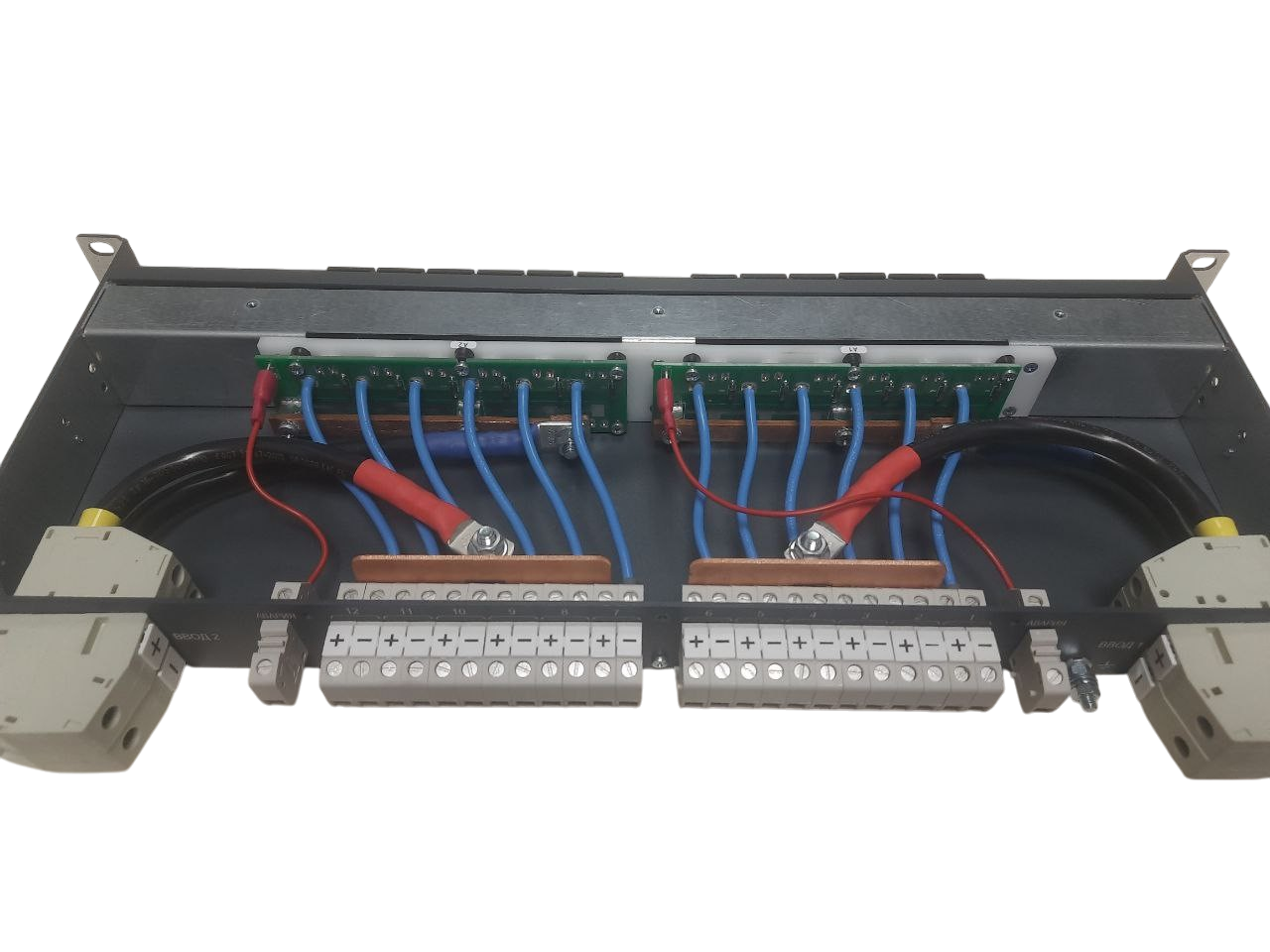

   Многие панели (например, ПРП.1.1.100) имеют горизонтально расположенные клеммы на задней панели, упрощающие ввод и затяжку кабелей отвёрткой. Благодаря этому проще содержать шкаф в аккуратном состоянии.

3. Модульность и замена автоматов
   В условиях, где важно высокое время безотказной работы (uptime), возможность «горячей» или быстрой замены автоматов крайне полезна. «Втычные» автоматы позволяют снять неисправный модуль и установить новый с минимальными простоем, не затрагивая кабельные соединения.

4. Маркировка и идентификация
   Чёткая система меток, например лазерная гравировка, обеспечивает долговечную и понятную идентификацию каждой цепи, что снижает риск ошибок при обслуживании.

5. Безопасность и сертификация

Помимо функциональности, панели распределения питания должны соответствовать основным требованиям безопасности:

• Безопасность низковольтного оборудования: например, ТР ТС 004/2011.
• Электромагнитная совместимость (ЭМС): зачастую регламентируется ТР ТС 020/2011, чтобы устройство не оказывало вредных помех и само было устойчиво к воздействию электромагнитных полей.
• Тепловые характеристики: важно обеспечить достаточное рассеивание тепла при работе на больших токах.
• Степень защиты (IP): в большинстве дата-центров достаточно IP10 (защита от случайного контакта), однако в некоторых случаях могут потребоваться более высокие степени IP.

Проверка соответствия этим стандартам даёт уверенность в том, что панель безопасна, надёжна и отвечает требованиям отраслевых норм.

6. Типичные сферы применения

1. Центры обработки данных

   • Панели AC: подходят для стандартного серверного оборудования, питающегося от 230 В.
   • Панели DC: актуальны в компаниях и гипермасштабных ЦОД, где используют 48 В DC для снижения потерь при преобразовании или удобной интеграции с аккумуляторами.

2. Телекоммуникационная инфраструктура

   • Панели DC: нужны для базовых станций, узлов связи, головных станций кабельных операторов и пр., где однотипное 48 В DC питает радиомодули и сетевые устройства.

3. Промышленная автоматизация

   • Смешанные системы AC/DC: для питания электродвигателей и других силовых установок используется AC, а для управляющей электроники — DC. Разделённые панели упрощают обслуживание и улучшат надёжность.

4. Возобновляемые источники энергии

   • Панели DC: в солнечных электростанциях (PV), ветроэнергетике и др. при напряжении 24–48 В DC, чтобы обеспечить защиту всех ветвей до инвертора.

7. Критерии выбора панели

Рекомендуется ориентироваться на несколько ключевых вопросов:

1. Тип и уровень напряжения
   Нужно уточнить, используется ли объектом 48 В DC, 230 В AC или обе системы одновременно.

2. Токовая нагрузка
   Определить, достаточно ли панели с номиналом 63 А, 100 А, 150 А или 250 А, с учётом пиковых нагрузок и перспектив роста.

3. Количество автоматов
   Учесть как текущее количество подключаемых нагрузок, так и возможное расширение в будущем.

4. Специфика защитных устройств
   Проверить, нужны ли втычные автоматы, УЗО, устройства грозозащиты и т. д.

5. Резервирование (Redundancy)
   Если критически важна безотказность, следует рассмотреть панель с двумя вводами (например, ПРП.1.1.100.3 для DC или ПРП.2.3.100.1 для AC).

6. Монтаж и доступ к кабелям
   Убедиться, что габариты (глубина, высота) совместимы с имеющимися стойками, а точки подключения находятся спереди или сзади — в зависимости от вашей схемы размещения.

7. Условия окружающей среды
   Для обычных помещений достаточно IP10 при температуре от –25 °C до +40 °C, тогда как для более сложных условий могут потребоваться другие исполнения.

8. Основные преимущества современных ПРП

• Экономия места в стойке: Форм-фактор 1U или 2U при распределении тока до 100–150 А и более.
• Масштабируемость: Некоторые модели (например, ПРП.1.3.250.x) поддерживают до 24 модулей, что подходит для крупных объектов с большим количеством нагрузок.
• Упрощённое обслуживание: «Втычные» автоматы и хорошо промаркированные клеммы позволяют быстро заменять элементы и снижать риск ошибок.
• Резервирование: Системы с двойным вводом гарантируют, что сбой на одной линии не вызовет отключения всех устройств.
• Интегрированный мониторинг: Ряд моделей имеет сигналы состояния автоматов или возможность подключения к системам диспетчеризации для онлайн-контроля.

9. Заключение

Панели распределения питания — обязательный элемент, обеспечивающий безопасное, структурированное и эффективное распределение электроэнергии. Независимо от того, идет ли речь о 48 В DC для телеком-систем или о 230 В AC в стандартных ЦОД, грамотный выбор ПРП повышает надёжность и упрощает обслуживание инфраструктуры. Инженерам и руководителям объектов стоит учитывать рабочее напряжение, пропускную способность, необходимость резервирования и требования по сертификации, чтобы подобрать решение, способное удовлетворить как текущим, так и будущим потребностям.

Серия ПРП предлагает широкий спектр моделей, рассчитанных на разные уровни тока, количество автоматов и форм-факторы. От ПРП.1.1.100.1 (1U, 12 автоматов, 100 А) до ПРП.1.3.250.4 (3U, 24 модуля, двойной ввод, 250 А) в сегменте DC, и от компактных ПРП.2.1.63.x (1U, 63 А) до крупных ПРП.2.3.100.1 (3U, 24 модуля, 100 А) для AC – в этой линейке найдётся решение практически для любой задачи. Корректно подобранные панели распределения питания формируют прочный фундамент для надёжной и масштабируемой электроэнергетической инфраструктуры.

Инвестиции в качественные и продуманные ПРП позволяют достичь высокой отказоустойчивости, удобства обслуживания и наиболее эффективного распределения нагрузки в современных ИТ- и телеком-системах, открывая путь к уверенной работе в будущем.
